1200MHz帯送信用ドライバーアンプの検討に移ります。
送信用ミキサのポストアンプの検討は「送信ミキサポストアンプ検討 －MMG3H21NT1－」で行っています。
ミキサ出力のポストアンプで+20dBm弱の出力が期待できます。終段のパワーアンプには三菱のパワーモジュールM57762を想定していますので、ドライバーアンプの出力が1W（+30dBm）あれば十分で、求められる利得は10dB強となります。

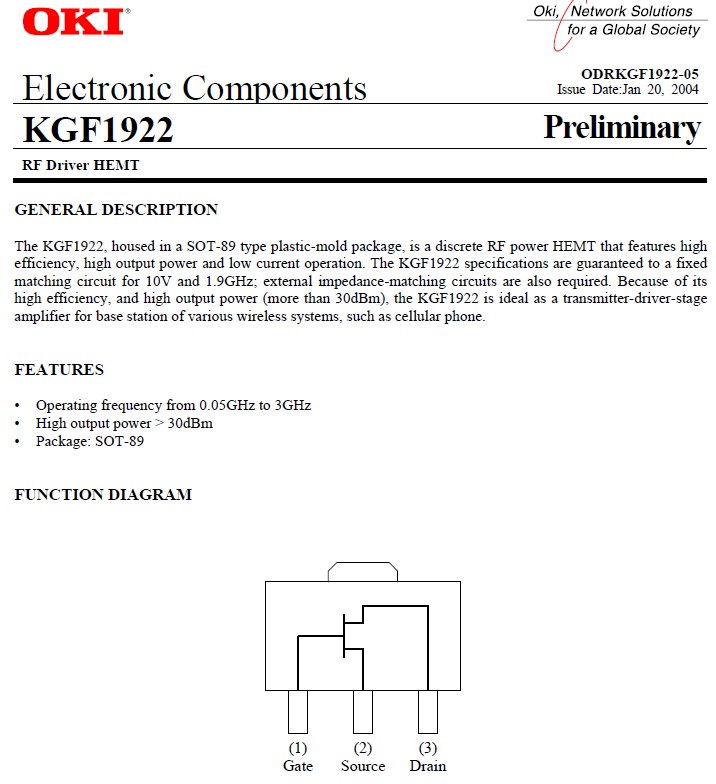

最近ではデバイスの入手が困難になっていますが、入手可能なデバイスを探していると沖電気のHEMT、KGF1922が使えそうです。すでに生産中止ですがネットでの入手が出来ます。

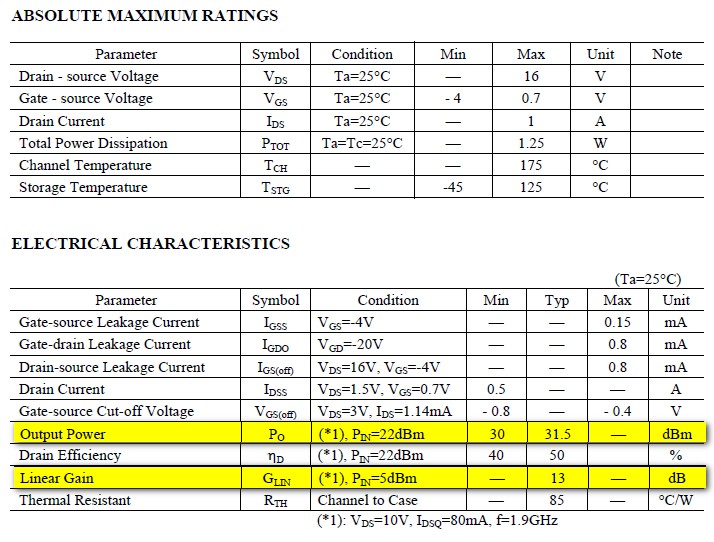

データシートでは出力が30dBm以上、利得が13dBと以上と希望するスペックを有しています。

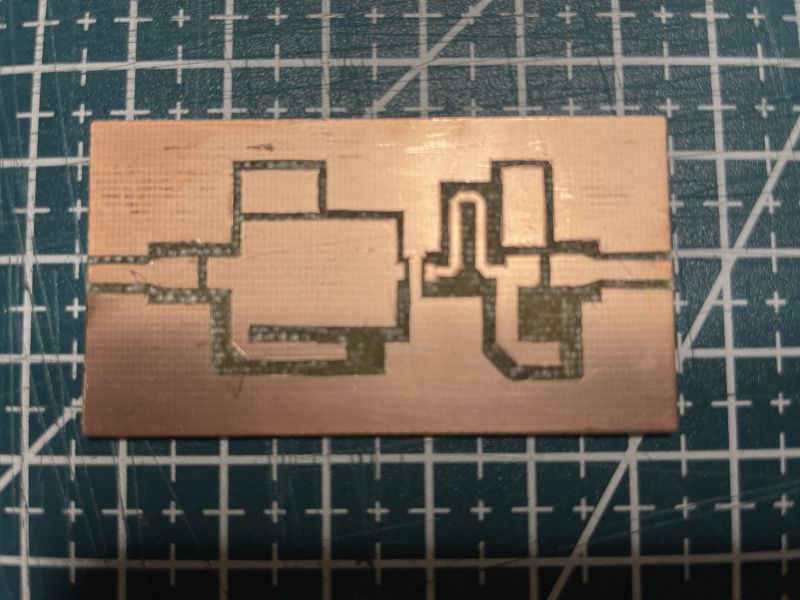

早速手作りの基板を作成し、検討してみることにしました。

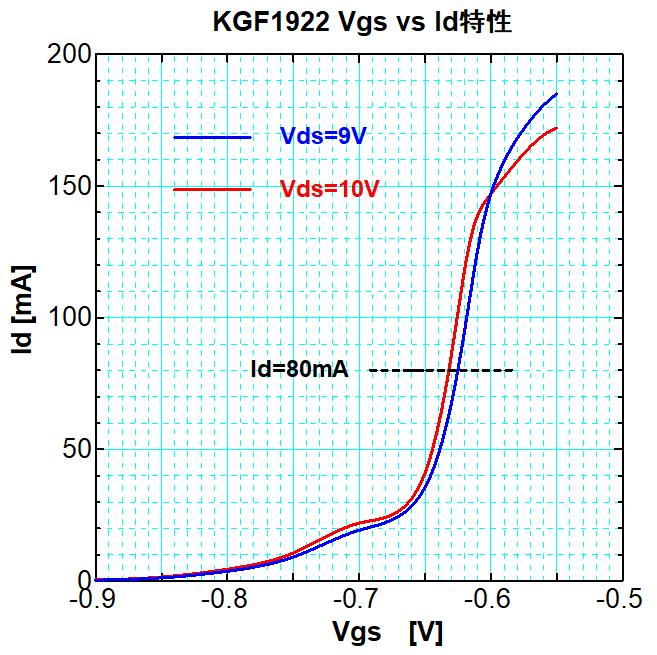

入手しているデータシートではゲートバイアス電圧：VGS vs ID：ドレイン電流の特性が表記されていないので、バイアス回路設計のためにも測定しました。
測定結果から歪を考慮するとアイドリング電流：IDidle：80ｍA程度が良く、この時のゲートバイアス電圧は-0.63～-0.64Vとなるようです。
DC特性についてはこんなところですが、ここまででも簡単ではなくすでに3個のデバイスを破壊しました。注意するところはゲートバイアスの設定で、ドレイン電圧とゲート電圧の印加タイミングがあります。OFFタイミングもしかりです。
実際に使用する際には搭載するCPUでの制御を考えています。
