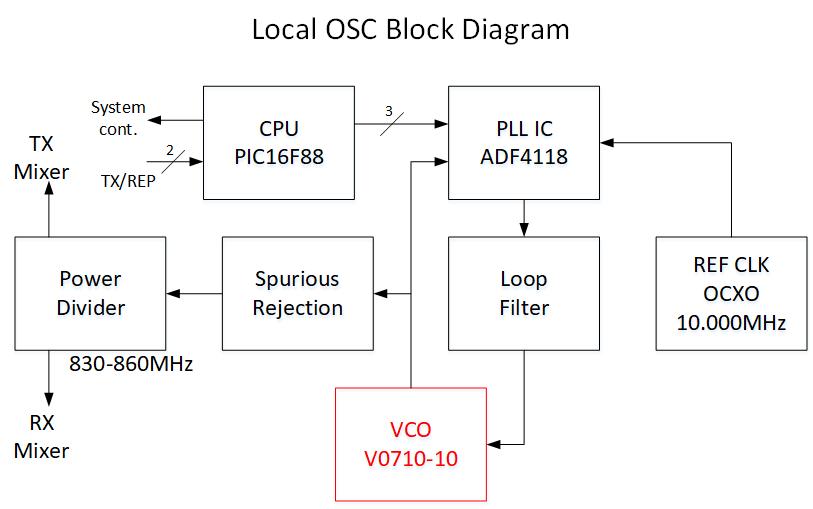

今回必要な発振周波数は830-860MHzなのでそれに対応できるVCOを中華製の製品から選びました。
購入はAliexpressで型式がV0710-10というVCOで、発振周波数範囲が700-1000MHzとなっています。メーカー名は不明です。一個当たりの価格は0.85USDとなっており、自作する手間を考えたら安いものです。

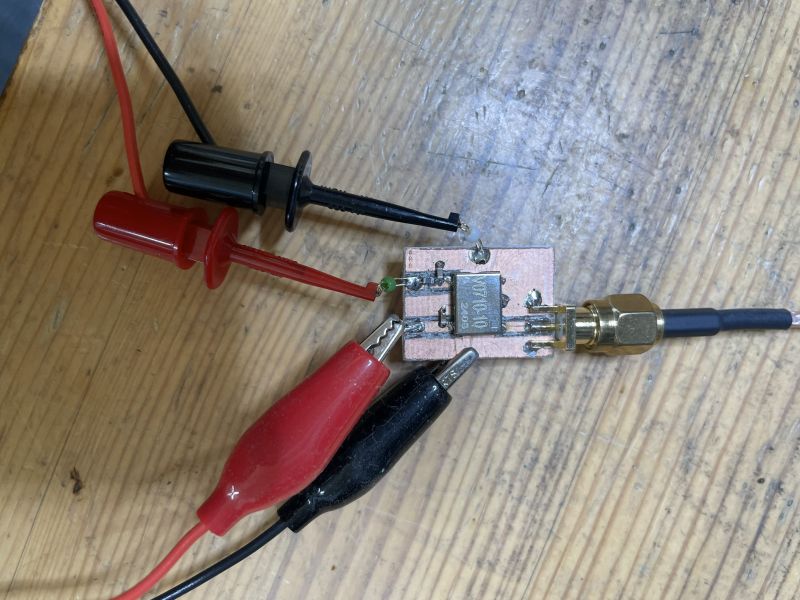

フリーランでVCOの特性を計測してみました。
VCOに電源電圧：5Vを与え、制御電圧：0-4Vの範囲での発振周波数と出力振幅を測定しました。

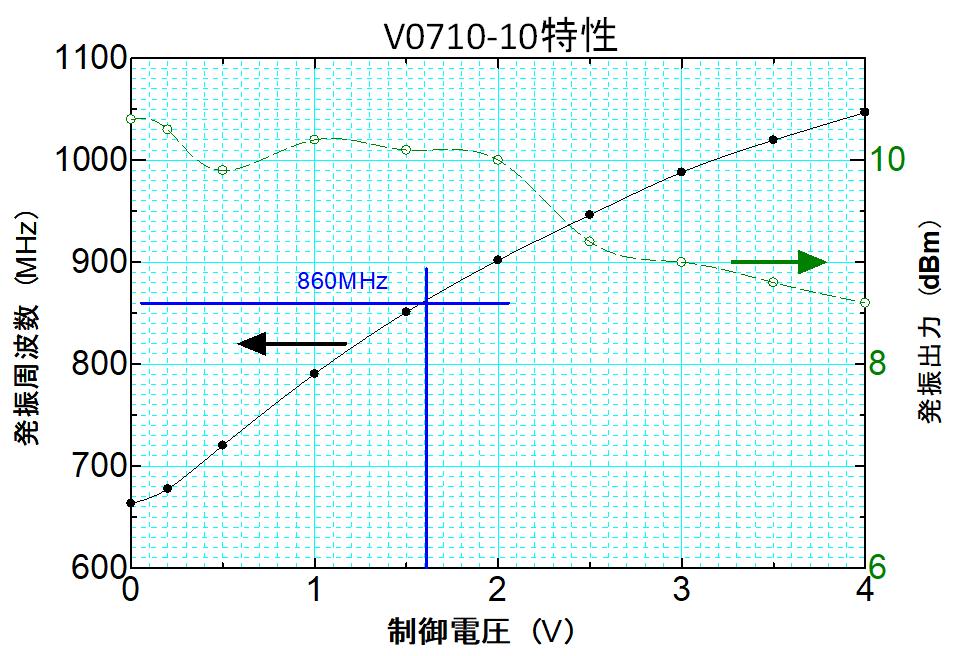

830-860MHzに対する制御電圧は、1.3-1.6Vになります。この時の出力振幅は+10dBmあります。VCO感度：KVCOは約100MHz/Vと大きく位相雑音が心配になります。
気になる高調波レベルを観測してみました。

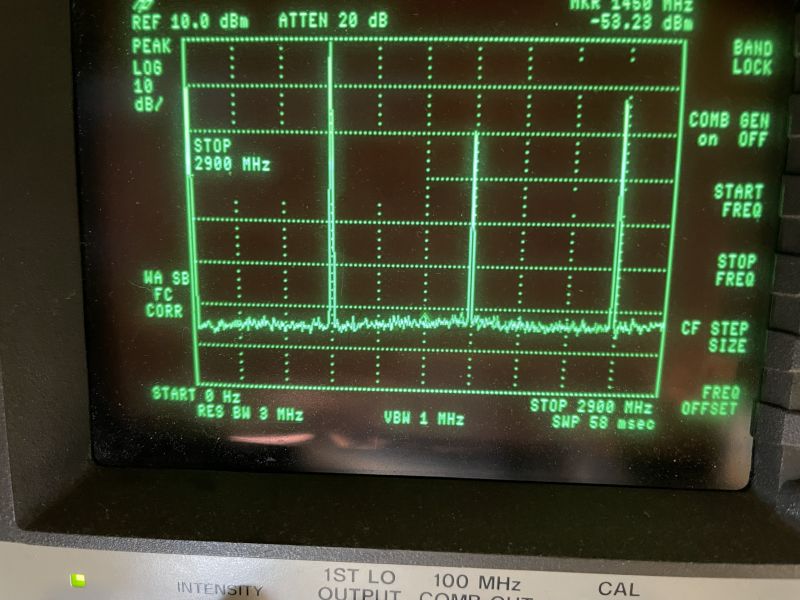

2倍高調波が-20dBc、3倍高調波が-12dBcとなっています。高調波抑圧手段が必要になりますね。

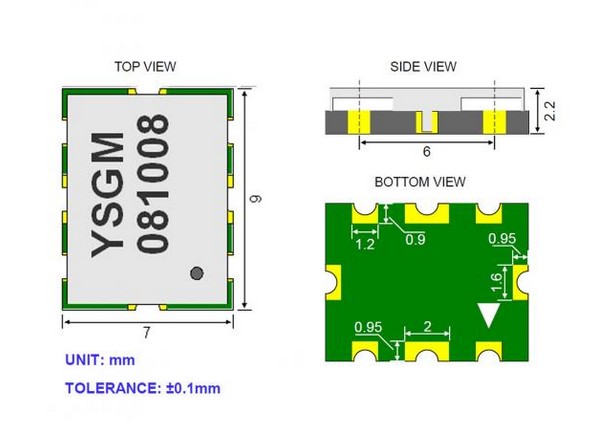

パッケージサイズですが中華製のVCOを検索していたところ同サイズと思われる図面があったので張り付けておきます。
