送信ミキサポストアンプ検討

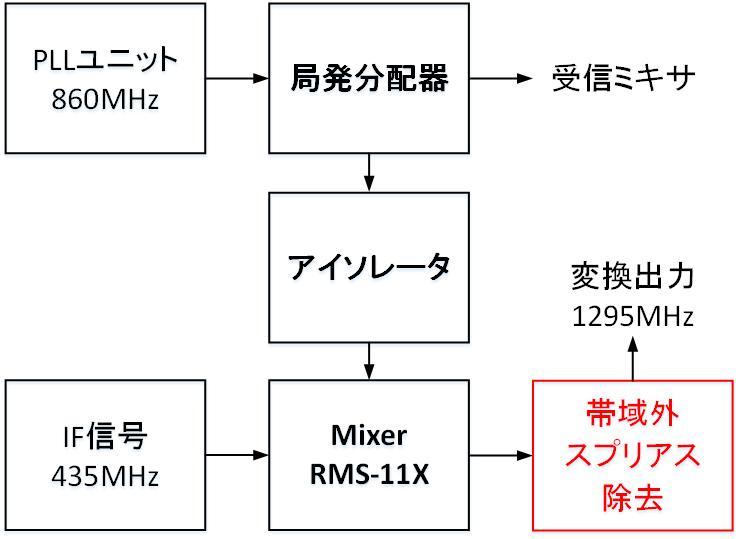

送信ミキサのスプリアス除去のためこちらでBPFを検討しましたが、ミキサ出力に接続する回路の入力リターンロスがバンド内スプリアスに影響することが分かりました。そのためミキサ出力をBPFで受けるのではなく、ある程度S11が低いアンプで受けようと思い検討しました。

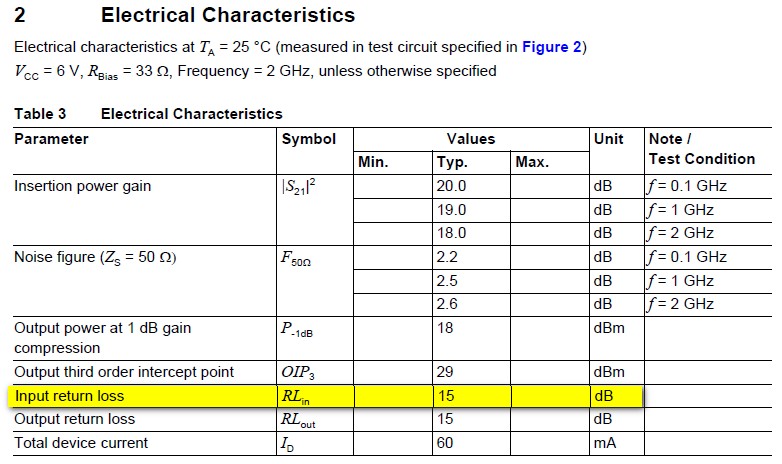

検討したのはinfineonのMMIC、BGA616です。このMMICは3dB帯域がDC-2.7GHzと広帯域で利得が高く、P_1dBが18dBm at 2GHzと高い出力が得られます。そしてある程度のS11が得られ期待が持てます。

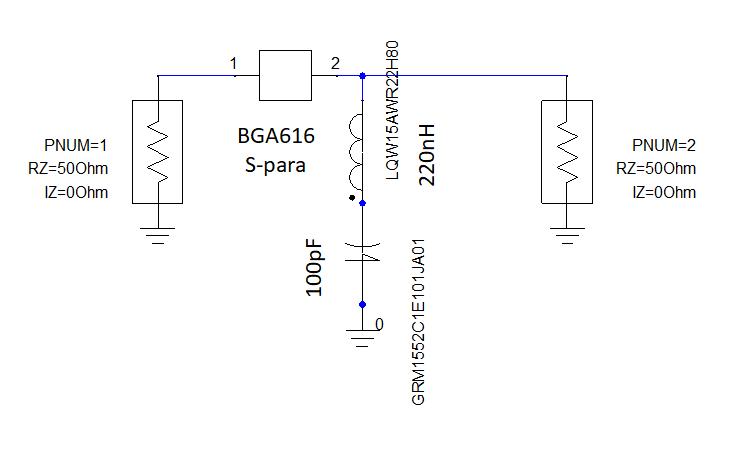

BGA616はSパラメータが公開されていますのでシミュレーションしてみました。

シミュレーション結果では1.3GHzにおいて利得（S21）が18dB強、1.7GHz（局発の二倍高調波）に対して-18dB程度のR.L.（S11）が得られています。シミュレーションは必要最小限の素子しか設定していないので、実際にはS11は劣化すると思います。

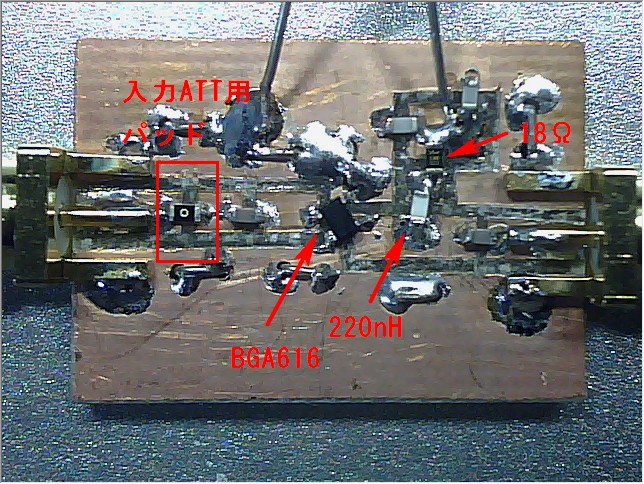

実験基板を製作して実測をしてみました。

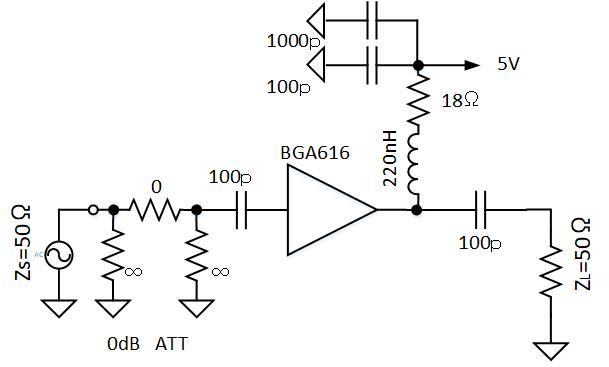

入力部にはアンプ入力R.L.の改善用アッテネータを挿入できるようにしています。BGA616のV_D最大値は4.5Vなので、5V動作させるときには制限用抵抗が必要になります。I_Dを60ｍAにした時のV_Dは約4.0Vになっていました。

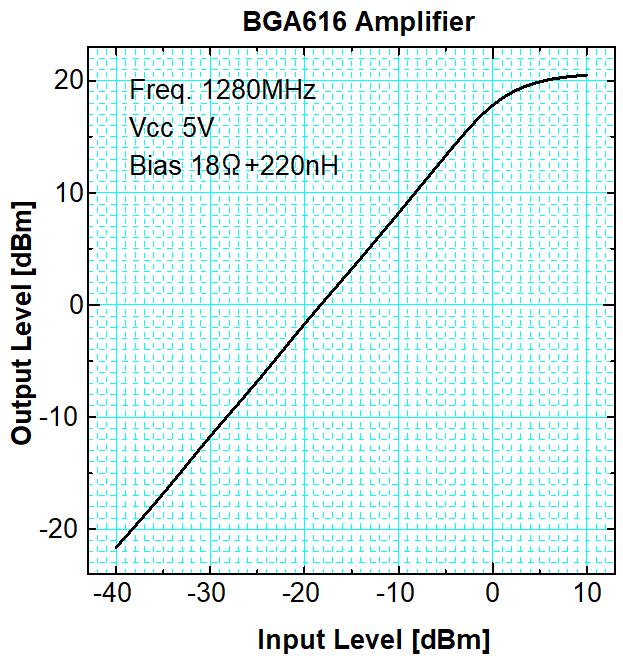

実際の利得は18dB強あり、P_1dBはデータシート通りに+18dBmとなっています。入力リターンロス（S11）をネットアナで測定したところ-10dB程度となっていました。入力部のPAD用パターンが影響しているのかは分かりませんが、ミキサに接続する際にR.L.改善用のアッテネータを挿入する必要がありそうです。
