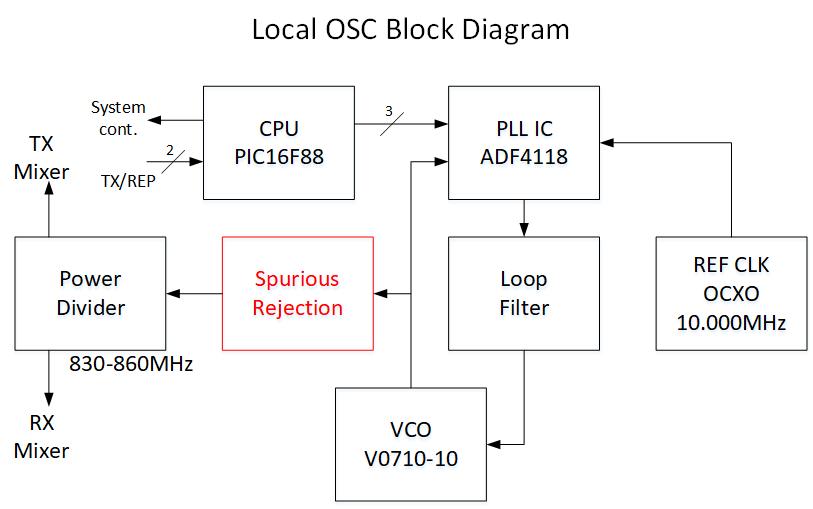

ローカル発振器の二倍高調波に注目し、これを除去する帯域除去フィルタ：BEF（Band elimination filter）の検討をしました。
今回検討したのは分布定数によるもので、伝送線路に除去したい周波数に対するλ/4のオープンスタブを配置するフィルタです。

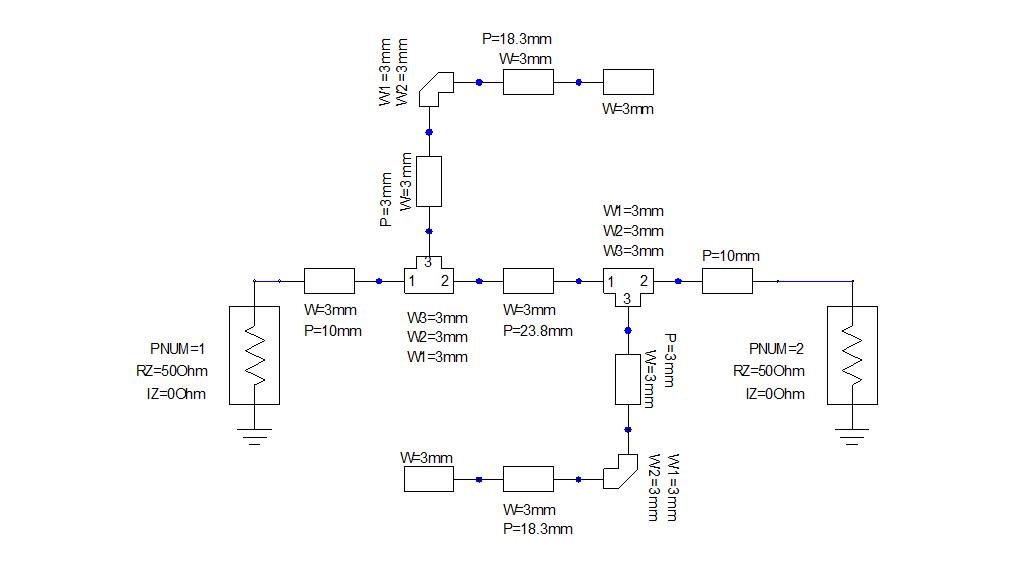

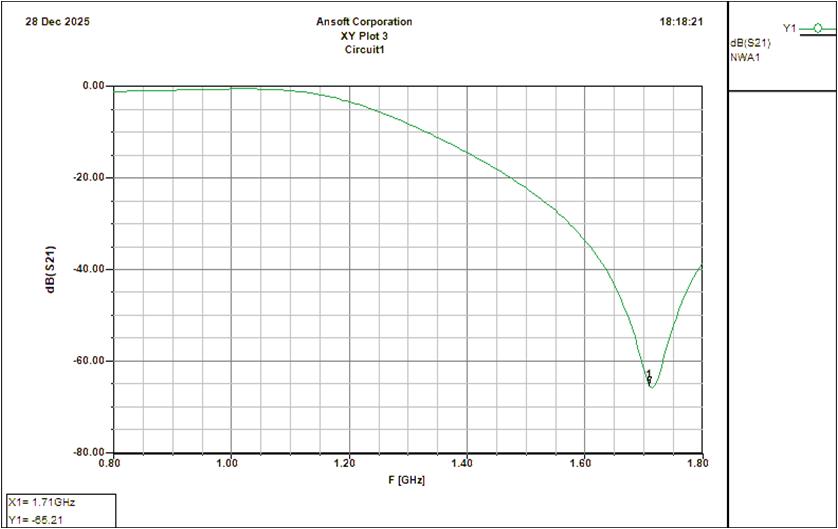

シミュレーションでは二倍高調波（1720MHz）に対して40dBの減衰が期待できます。

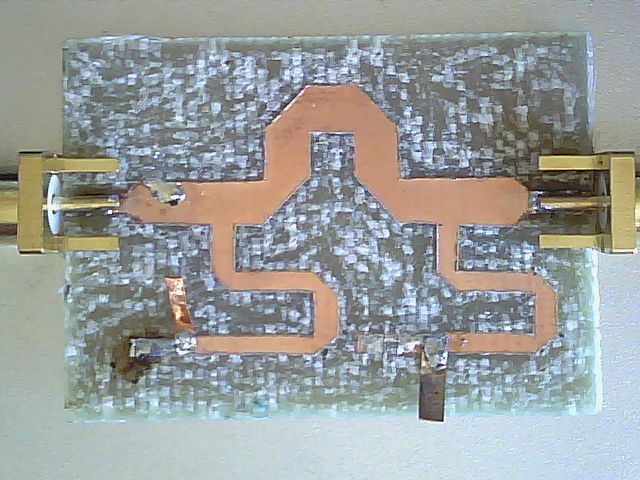

最初に実験したBEFの構造です。使用基板はFR-4です。
BPFの実験時と同様に減衰の共振周波数を一つに合わせきれませんでした。これは二つのλ/4線路と信号の伝送線路が平行に構成され、結合が起きていると考えられます。

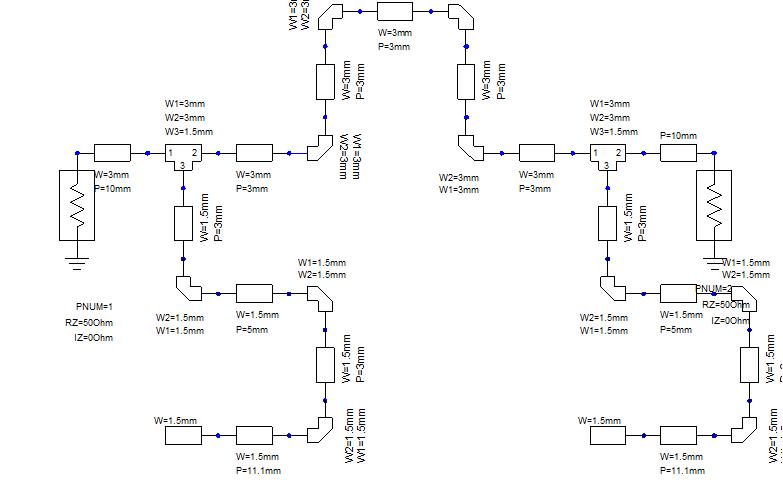

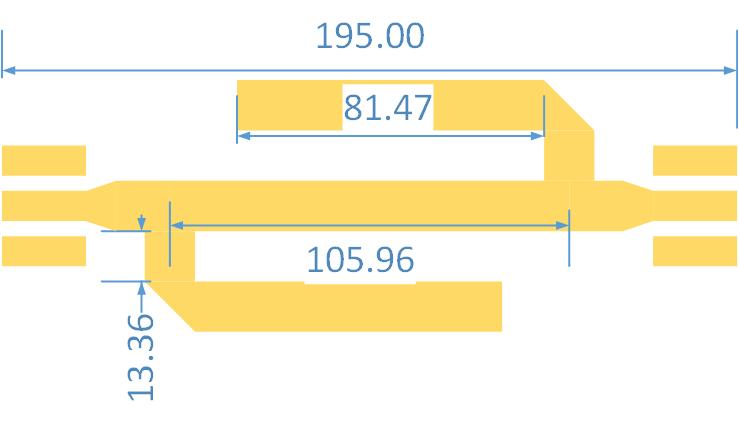

次に線路同士の結合を考慮して別の構成で実験しました。

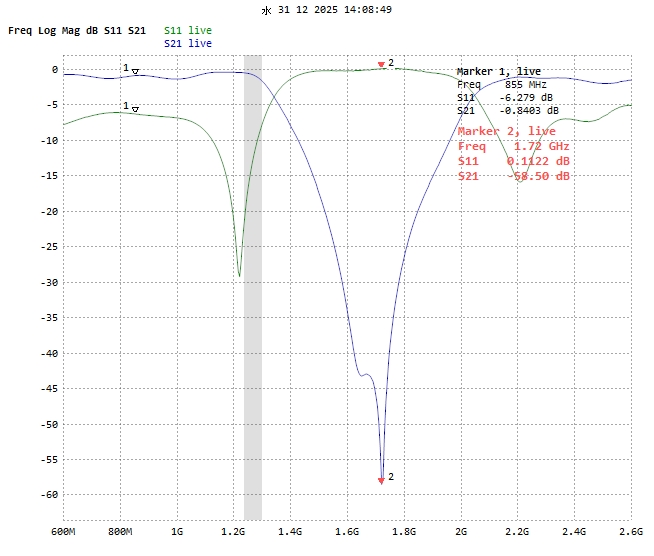

特性を計測してみました。
まだ結合しているようですが二倍高調波に対してそこそこの減衰量が得られています。ただし3倍の高調波（2580MHz）に対して全く減衰が得られていません。
これまでローカル発振器の高調波抑圧に対しいくつかのフィルタを検討してきましたが、周波数変換後の帯域内スプリアス量とフィルタの構造（大きさ、構成のしやすさ等）を考慮し採用を考えていこうと思います。
